Teknik Genel Bakış

Ateşleme kabloları - işlev modu

Kıvılcım, ateşleme bobini tarafından üretilen yüksek gerilim voltajını (25 kV'a kadar) yaktığında

öncelikle ateşleme kablosu yoluyla bujiye "akması" gerekir. Bunun işe yaradığından emin olmak için,

bu kabloların bir takım gereksinimleri karşılaması gerekir.

Yüksek dereceli yalıtım özellikleri, yüksek sıcaklık dayanımı (200° C'ye kadar),

titreşime, sıcaklık ve nem değişimlerine karşı direnç en önemli ön koşuldur

yüksek kaliteli ateşleme kabloları bulunmalıdır.

Ve bu, en olumsuz koşullarda tutarlı, güvenilir ve uzun vadeli bir çalışma sağlar.

Direniş – çelişki değil

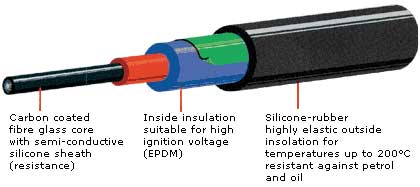

Bakır kablolu ve söndürme fişli ateşleme kablosu (Şek. 1), aktif dirençli ateşleme kablosu (Şek. 2) ve reaktanslı ateşleme kablosu (Şek. 3) olmak üzere üç Takumi tipinde de dirençlerin kullanıldığı fark edilecektir. . Prensip olarak düşük dirençli, düşük kayıplı iletim arzu edilir. Elektrik fiziğine bir bakış bunun bir çelişki olmadığını gösterir. Bildiğimiz gibi, elektrikle çalışan tüm üniteler, çoğu durumda herhangi bir soruna yol açmayan, ancak belirli durumlarda istenmeyen (radyo alımına müdahale) veya elektronik sis oluşturarak tehlikeye neden olabilen, az çok güçlü elektromanyetik alanlar üretir. Bu nedenle ateşleme sistemi, radyonun, iletişim elektroniğinin ve motor ve dişli ünitesi kontrol sistemlerinin sorunsuz çalışmasını sağlamak için kısa mesafeli parazitlerin optimum düzeyde bastırılmasını gerektirir. Basitleştirilmiş haliyle bu durum şu şekilde açıklanabilir: Temel olarak ateşleme sistemi, elektrik mühendisliğinde rezonans devresi olarak da adlandırılan bir bobin ve bir kondansatörden oluşur. Bu elektrik salınımları, ateşleme devresine entegre edilen bastırma dirençleri (çoğunlukla 1-5 kOhm) tarafından azaltılır. Bunlar, genel olarak elektromanyetik uyumluluk (EMC) olarak adlandırılan, çeşitli cihazların sorunsuz çalışmasını sağlar. Reaktanslı ateşleme kablolarının davranışı (Şekil 3), direnç ateşleme frekansına (motor hızı) bağlı olduğu sürece farklıdır. Bu durumda tel bobinden (endüktif reaktans) dolayı hız arttıkça daha yüksek direnç gelişir.

Güç kaybı olmadan kalite

Kullanılan dirençlerin ihmal edilebilecek kadar boyutlandırılmış olması nedeniyle dirençlerin ateşleme gücünü ve dolayısıyla motor performansını düşürdüğü varsayımının yanlış olduğu bulunmuştur. Ancak Takumi'nin orijinal ekipman kalitesinde sunduğu kablo sistemlerinin, optimum ateşleme performansıyla birlikte en iyi parazit gidermeyi sağladığı bir gerçektir. Uzun süre boyunca güvenli, tutarlı ve ekonomik bir şekilde.
